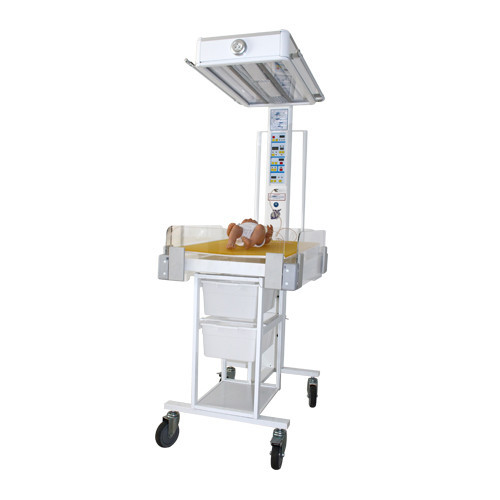

Фототерапія і обігрів малюка НО-АФ-КР1

Пристрій неонатальне для фототерапії та обігріву НО-АФ-КР1-це відкрита реанімаційна система, призначена для проведення реанімаційних заходів та відновлення жезненных функцій проблемних дітей у пологових будинках дитячих лікувальних установ з відділеннями неонатології. Каркас верхнього блоку підігріву виготовлений з алюмінієвих профілів, покритих полімерно-порошковим напиленням на якому закріплена П-подібна трубчаста конструкція з хромованого рейлінга для фіксації штори. Два керамічних інфрачервоних випромінювача здійснюють рівномірний розподіл променистого тепла по поверхні ложа. У верхньому блоці нерухомо закріплені на відстані 80 см чотири фототерапевтичний лампи, світлодіодна підсвітка зі світловою і звуковою аварійною сигналізацією. Нижній підігрів складається з керамічного випромінювача і 4-х вентиляторів, що забезпечує рівномірний потік нагрітого повітря (тепловий штору) і підтримує температуру гелевого матрацика. Гелевий матрац виготовлений з нетоксичних матеріалів, що використовується з метою профілактики пролежнів і зберігає свої эластико-механічні властивості протягом тривалого часу. Високий ступінь теплопровідності дозволяє підтримувати постійне теплове рівновагу між температурою тіла дитини і температурою матрацика. Блок нижнього підігріву має три відкидні борти для повноцінного доступу до новонародженого. В кутових частинах є отвори для дихальних контурів і кабелів для проведення реанімаційних методів. Нижній блок також включає в себе роз'єм для комплектації ретгеновской касетою.  На стійці панелі розташовується коротка інструкція по управлінню і мікропроцесорний блок управління , який включає в себе: - таймер-АПГАР з акустичним сигналом (звукове попередження на 1,3,5,7,10 і 20 хвилинах. На 1,5 і 10 візуальне попередження (світлова індикація) - управління верхнім підігрівом (авто-сервоконтроль і ручний режими)

- управління нижнім підігрівом

- таймер фототерапії

Під блоком управління знаходиться гніздо для підключення цифрового датчика температури тіла новонародженого фірми Dallas ( в комплект входить два : один - постійно працюючий, другий - запасний). Датчик вимірює температуру тіла дитини та у разі виникнення температурної нестабільності (зміщення датчика) система реагує даючи застережливий сигнал. Під ложі знаходиться два высувных скриньки для витратних матеріалів. Комплекс оснащений акумулятором, за рахунок якого, протягом години здійснюється аварійне живлення системи звукової індикації температурного контролю. Паралельно стійці розташовані дві труби для кріплення навісного обладнання ( СРАР, шприевых насосів, витратомірів з зволожувачами і т. д.).
За бажанням замовника ми можемо комплектувати неонатальні комплекси нашого виробництва системами газозабезпечення життєдіяльності дитини виробництва компанії Мedicop (Словенія): витратомірами з зволожувачами, відсмоктувачами, кисневими масками і т. п.
Технічні параметри:





Найменування	Значение
Напруга мережі, В	220 ±10%
Частота мережі, Гц	50
Споживана потужність*, не бпрольше, Вт	1500
Класз  електробезопасности ДСТУ EN 60601 - 1	І BF
Вихід на робочий режим, не більше, хв	30
Освітлення блакитного світла на відстані 400 мм, не менше, Люкс	1500
Потужність керамічного нагрівача, шт.	500 Вт
Блакитний світло в діапазоні нм	400-500
Відстань від поверхні ложа до джерела обігріву, мм	800±5
Діапазон регулювання температури в автоматичному режимі **	30-39 оС, з кроком 0,3 оС
Габаритні розміри, не більше, мм ширина глибина висота	700         1000         1980
Маса, не більше, кг	65
Примітка: -*- З підключенням фототерапії сумарна потужність не більше 1700 Вт; ** - відхилення від заданої температури не більше ± 0,3 ° С;



Найменування	АЛЕ-АФ-КР3
Керамічний інфрачервоний обігрівач	3 шт
Лампи фототерапії	4 шт
Ложе з відкидними бортами	3 шт
Датчики температури	2 шт
Керівництво з експлуатації	1 шт
