В операційних мікроскопах серії YSX використовується LED джерело світла для коаксіального освітлення. Ці мікроскопи гнучкі та легкі в роботі. Їх використовують для проведення мікрооперацій в області отоларингології, стоматології, офтальмології, гінекології та хірургії.

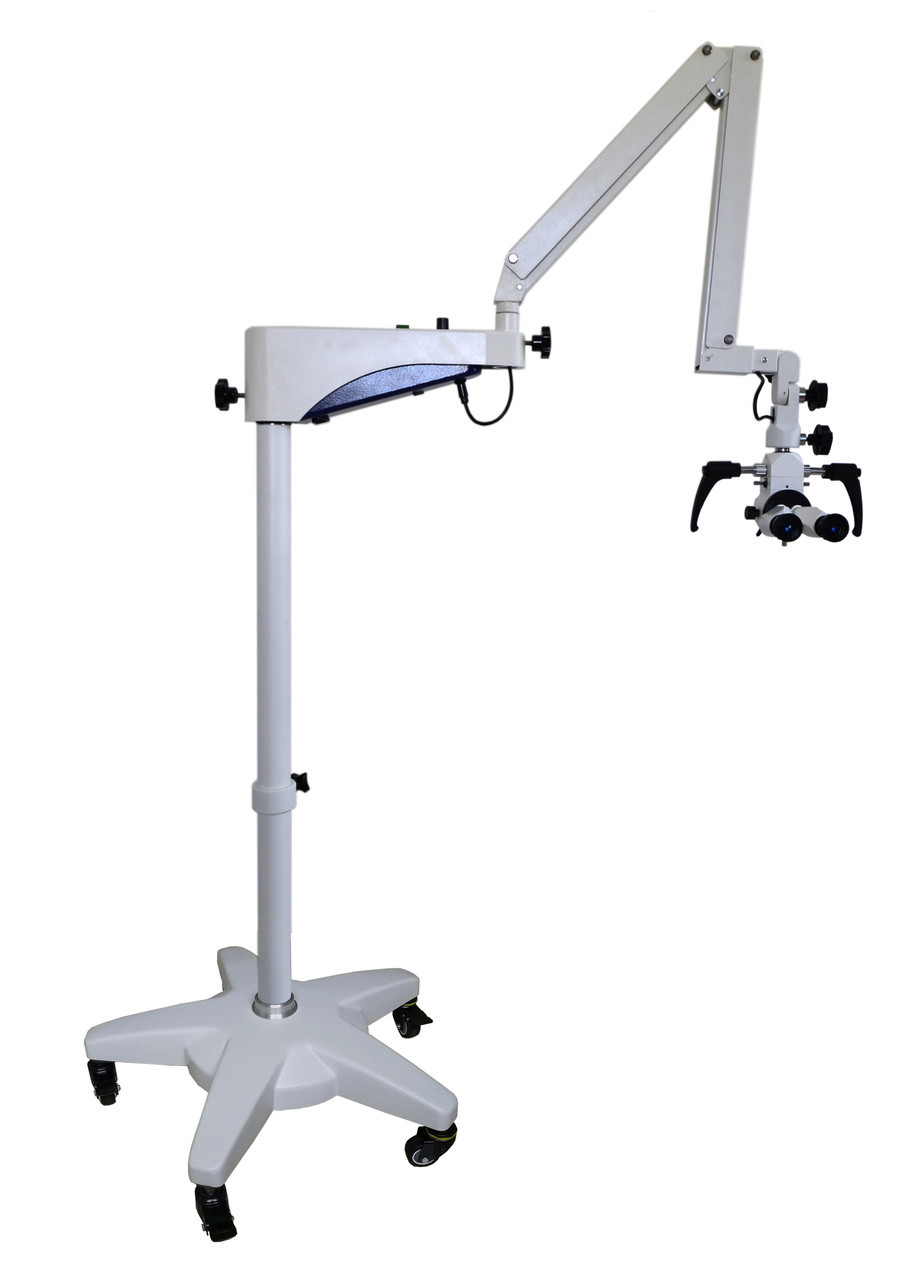

Операційний мікроскоп YSX101:
Кут огляду: Прямий
Збільшення бінокуляра: 6X
Міжзінична відстань: 50мм-80мм
Регульована оптична сила лінз в діоптріях: ±5D
Фокусна відстань об'єктива: F=200мм F=300мм два об'єктива
Регулювання збільшення: 3-ступінчаста: 0.6 X, 1X, 1.6 X
Параметри збільшення: 3Х, 5X, 8X, 4.7 X 7.5 X, 12X
Лінійне поле: 60.8 мм, 37.9 мм, 23.6 мм, 40.6 мм, 25.3 мм, 15.8 мм
Нормальне відстань фокусування: 10мм
Освітлення: коаксіальне освітлення за допомогою 10Вт LED джерела живлення, регульована яскравість, освітленість>30000lx
Фільтр: вбудовані зелений і жовтий фільтри
Система балансування: 2-компонентна система з універсальним типом з'єднання
Конструкція: 2 елемента з п'ятикутною основою на коліщатках
Параметри живлення: АС100В-АС240В
Опціонні компоненти: Об'єктив F=250мм і F=400мм, стінне кріплення
| Характеристики операційних мікроскопів серії YSX: |
| Найменування |
YSX101 |
YSX102 |
YSX103 |
YXS104 |
YSX120 |
YSX130 |
| Кут огляду бінокуляра |
Прямий |
Під кутом 45º |
Прямий |
Під кутом 45º |
Прямий |
Під кутом 45º |
| Збільшення бінокуляра |
6X |
| Міжзінична відстань |
50мм-80мм |
| Регульована оптична сила лінз в діоптріях |
±5D |
| Регулювання збільшення |
3-ступінчаста: 0.6 X,1X,1.6 X |
| Фокусна відстань об'єктива |
Два об'єктива: F=200 і F=300мм (M45x0.75мм) |
| Параметри збільшення |
3X, 5X, 8X, 4.7 X 7.5 X, 12X |
| Лінійне поле |
60.8 мм, 37.9 мм, 23.6 мм, 40.6 мм, 25.3 мм, 15.8 мм |
| Роздільник променя |
Відсутній |
50:50 Роздільник променя |
| Перехідник для відео камери |
C-mount 1/3 дюймова відеокамера, прикріплюється |
| Діапазон фокусування |
10мм |
| Фільтр |
Вбудовані зелений і жовтий фільтри |
| Система балансування |
2-компонентна система з універсальним типом з'єднання |
2-компонентна система з універсальним типом з'єднання, регулювання за допомогою противаги з можливістю фіксації |
| Система освітлення |
Коаксіальне освітлення за допомогою 10Вт LED джерела живлення, регульована яскравість, освітленість>30000lx |
| Конструкція |
2 елемента з п'ятикутною основою на коліщатках |
Затискний пристрій для столу |
2 елемента з п'ятикутною основою на коліщатках |
| Опціонні компоненти |
Пристрій демонстрації, Камери (MDCC320, U3CMOS03100KPA, XCAM1080PHA, VGA200, WK-73X10, WK-73X10H), SLR перехідник для камери, Монітор (S22E360H, H1766), Об'єктив F=250мм і F=400мм, Затискний пристрій для столу, Настільний кронштейн |
| Таблиця оптичних характеристик операційних мікроскопах серії YSX: |
| Фокусна відстань об'єктива |
F=200мм |
F=250мм(опційно) |
F=300мм |
F=400мм(опційно) |
| Коліщатко регулювання збільшення |
1.6 X |
1X |
0.6 X |
1.6 X |
1X |
0.6 X |
1.6 X |
1X |
0.6 X |
1.6 X |
1X |
0.6 X |
| Параметри збільшення |
12X |
7.5 X |
4.7 X |
9.6 X |
6X |
3.7 X |
8X |
5X |
3X |
6X |
3.8 X |
2.3 X |
| Лінійне поле (мм) |
15.8 |
25.3 |
40.6 |
19.7 |
31.6 |
50.7 |
23.6 |
37.9 |
60.8 |
31.5 |
50.5 |
81 |
| Діаметр вихідної зіниці (мм) |
1.04 |
1.66 |
1.04 |
1.66 |
1.04 |
1.66 |
1.04 |
1.66 |
| Винос зіниці окуляра (мм) |
15.3 |
| Дозвіл (LP/мм) |
67 |
44.5 |
29.7 |
60 |
35.4 |
27 |
47.2 |
31.5 |
23.6 |
35 |
27 |
19.8 |
